超声波换能器各部件装配注意事项　

发布日期：2018-07-26 作者：点击：

新威电子解析超声波换能器各部件装配注意事项，超声波振动系统的各个部件，如换能器、变幅杆、工具头等主要部分是通过中心螺栓连接的。

1 、检查接触面应平整光滑无伤痕，若有伤痕，用零号以上的金相砂纸轻轻打磨。要求既能将缺　陷磨平，又不破坏接触面的平面度。

2 、用易挥发无腐蚀性的清洁剂清洁螺丝、螺孔和接触面。

3 、彻底清洁螺丝、螺孔和接触面。

4 、所有连接螺孔应垂直于接触面。

5 、拧紧前在接触面上涂薄薄一层黄油或凡士林注意不要涂到连接螺丝及螺孔上。

6 、小心地将二个部件拧紧。根据连接螺丝规格的不同，控制合适的拧紧力矩。在可能的情况下，应拧的适当紧一点。

7、若重新松开结合面后应该看不到有任何伤痕。

8 、用手摸振动系统振幅均匀，无怪声，无局部严重发热。

9 、工作一段时间后重新送开结合面应没有氧化或烧蚀痕迹，否则就说明此处接触不好，超声波能量在这里损失严重。

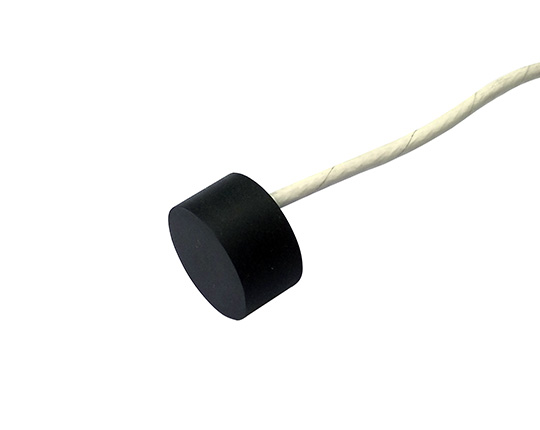

超声波换能器

超声波换能器的工作温度

超声波换能器使用时会发热，这主要是由三个原因引起的。其一是被焊工件会发热或被超声波处理的物质会发热，或模具（工具头）、变幅杆长时间工作会发热，这些热量都会传递到换能器上。其二是换能器本身的功率损耗。既然做不到能量转换效率 100% ，损耗的那部分能量必然转换成热量。温升会导致超声波换能器参数变化，逐渐偏移最佳匹配状态，更严重的是温升会导致压电陶瓷晶片性能的劣化。这反过来又促使超声波换能器工作状态更坏，更快地升温，这是一个恶性循环。所以我们必须给以超声波换能器良好的冷却条件，一般是常温风冷；如有必要，也可采用冷风风冷。在正常情况下，这两点引起的温升也是正常的，在正常的冷却条件下，不会有大的问题。
