超声波探伤法与超声波传感器的不同特点

发布日期：2019-12-06 作者：新威电子点击：

超声波探伤法与超声波传感器的不同特点：

超声波探伤法是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。

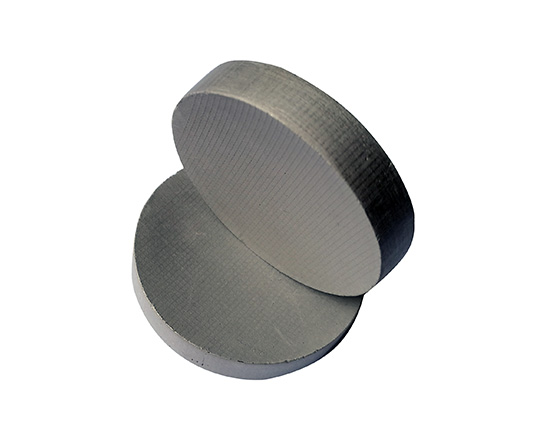

超声波传感器

超声波的声束能集中在特定的方向上，在介质中沿直线传播，具有良好的指向性；超声波在介质中的传播过程中，会发生衰减和散射；超声波传感器在异种介质的界面上将产生反射、折射和波型转换。利用这些特性，可以获得从缺陷界面反射回来的反射波，从而达到探测缺陷的目的；超声波的能量比声波大得多；超声波在固体中的传输损失小，探测深度大。由于超声波在异质界面上会发生反射、折射等现象，尤其不能通过气体与固体的界面。如果金属中有气孔、裂纹、分层之类的缺陷（缺陷中有气体）或夹渣之类的缺陷（缺陷中有异种介质），超声波传播到金属与缺陷的界面处，就会全部或部分被反射。

超声波传感器

反射回来的超声波被探头接收，通过仪器内部的电路处理，在仪器的荧光屏上就显示出不同高度和有一定间距的波形。探伤人员则根据波形的变化特征，判断缺陷在工件中的深度、大小和类型。超声波传感器的优点是检测厚度大、灵敏度高、速度快、成本低、对人体无害，能对缺陷进行定位和定量。然而，超声波探伤对缺陷的显示不直观，探伤技术难度大，容易受到主、客观因素的影响，以及探伤结果不便保存等，使超声波探伤也有其局限性。
