超声波探头是超声诊断必不可少的关键部位

发布日期：2020-03-17 作者：新威电子点击：

超声波探头是超声诊断必不可少的关键部位：

超声波探头既能将电信号变换为超声信号，又能将超声信号变换为电信号，即具有超声发射和接受双重功能。核心是压电晶体或复合压电材料。早期用于超声探头的换能器是具有压电效应的晶体，采用高分子聚合物压电材料作为换能器，它具有频率带宽、低阻抗、柔软易加工的特点。当前探头已开始采用陶瓷与高分子聚合物合成的复合材料。

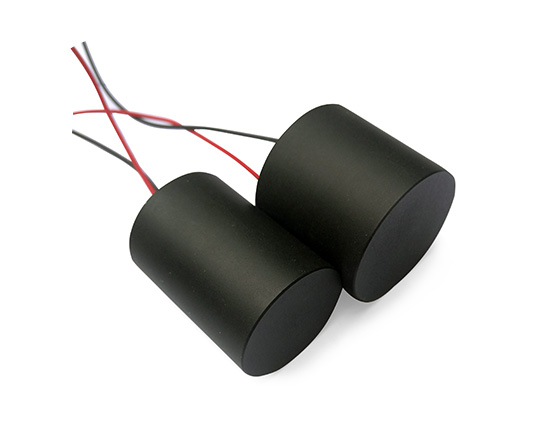

超声波探头

自然界中存在着某些特殊晶体，当受到外力的作用产生形变时，会在晶体表面产生电荷的聚集而形成电压，这种效应叫做压电效应，这种晶体叫压电晶体。压电晶体(振子)是超声换能器的核心部件。压电晶体可分为天然和人造两种。石英晶体是一种天然压电料，但价格昂贵，性能指标一致性不好。目前使用压电材料基本上都是人造压电晶体。超声波探头的结构、型式，和外加激励脉冲参数、工作和聚焦方式等条件，对其发射的超声束形状有很大关系，对超声诊断仪的性能、功能、质量也有很大关系。而换能器阵元材料对超声束形状关系不大；但对其发射和接收的压电效率、声压、声强及成像质量关系较大。

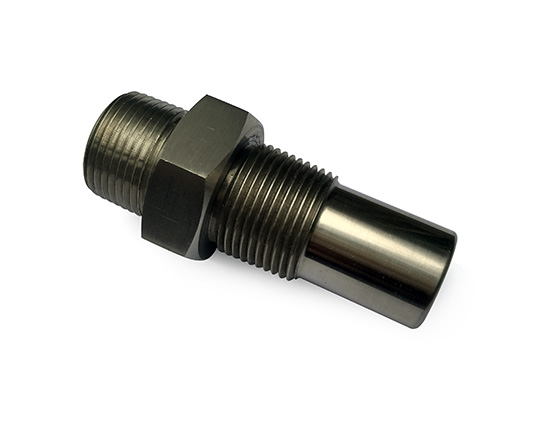

超声波探头

单探头：通常选用磨制成平面薄圆片形的压电陶瓷作为换能器。超声聚焦通常采用薄壳球形或碗型换能器，有源聚焦和平面薄圆片配声透镜聚焦两种方式。常用于A型、M型、机械扇扫和脉冲多普勒工作方式的超声诊断仪中。机械探头：按压电晶片数和运动方式，可分为单元换能器往返摆动扫描，和多元换能器旋转切换扫描探头两类。按扫差平面特性可分为扇形扫查、全景径向扫查和矩形平面线形扫查探头。电子超声波探头：采用多元结构，利用电子学原理进行声束扫查。按结构和工作原理它可分为线阵、凸阵和相控阵探头。

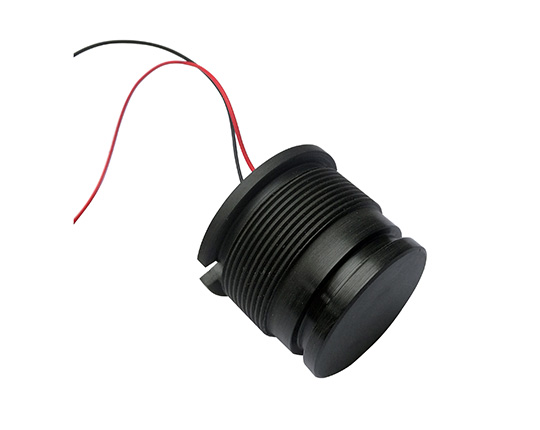

超声波探头
