什么是压电式超声波传感器

发布日期：2020-07-24 作者：新威电子点击：

压电式超声波传感器是利用压电材料的压电效应原理来工作的，常用的敏感元件材料主要有压电晶体和压电陶瓷。根据正、逆压电效应的不同，压电式超声波传感器分为发生器和接收器两种，根据结构和使用的波型不同可分为直探头、表面波探头、兰姆波探头、可变角探头、双晶探头、聚焦探头、水浸探头、喷水探头和专用探头等。

压电式超声波接收器是利用正压电效应原理进行工作的。当超声波作用到压电晶片上引起晶片伸缩，在晶片的两个表面上便产生极性相反的电荷，这些电荷被转换成电压经放大后送到测量电路，最后记录或显示出来。压电式超声波接收器的结构和超声波发生器基本相同，有时就用同一个传感器兼作发生器和接收器两种用途。

压电式超声波发生器是利用逆压电效应的原理，将高频电振动转换成高频机械振动，从而产生超声波。当外加交变电压的频率等于压电材料的固有频率时会产生共振，此时产生的超声波最强。压电式超声波传感器可以产生几十千赫到几十兆赫的高频超声波，其声强可达几十瓦每平方厘米。

典型的压电式超声波传感器结构主要由压电晶片、吸收块、保护膜等组成。压电晶片多为圆板形，超声波频率与其厚度成反比。压电晶片的两面镀有银层，作为导电的极板，底面接地，上面接至引出线。为了避免超声波传感器与被测件直接接触而磨损压电晶片，在压电晶片下粘合一层保护膜。吸收块的作用是降低压电晶片的机械品质，吸收超声波的能量。

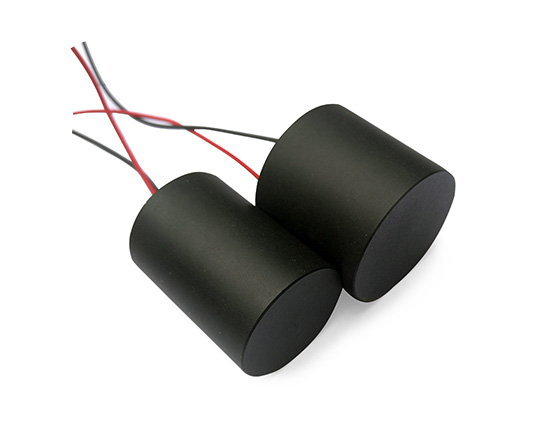

超声波传感器
