超声波传感器测量距离的设计要求

发布日期：2021-01-11 作者：新威电子点击：

设计一个超声波测距器，可以应用于汽车倒车、建筑施工工地以及一些工业现场的位置监控，也可用于如液位、井深、管道长度的测量等场合。超声波传感器要求测量范围在0.10-3.00m，测量精度1cm，测量时与被测物体无直接接触，能够清晰稳定地显示测量结果。

超声波是指频率高于20KHz的机械波。为了以超声波作为检测手段，必须产生超生波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声波换能器或超声波探头。超声波传感器有发送器和接收器，但一个超声波传感器也可具有发送和接收声波的双重作用。

由于超声波指向性强，能量消耗缓慢，在介质中传播距离远，因而超声波可以用于距离的测量。利用超声波检测距离，设计比较方便，计算处理也较简单，并且在测量精度方面也能达到要求。超声波发生器可以分为两类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。

硬件部分主要由单片机系统及显示电路、超声波发射电路和超声波检测接收电路三部分组成。采用AT89S51来实现对CX20106A红外接收芯片和TCT40-10系列超声波转换模块的控制。单片机通过P1.0引脚经反相器来控制超声波的发送，然后单片机不停的检测INT0引脚，当INT0引脚的电平由高电平变为低电平时就认为超声波已经返回。

计数器所计的数据就是超声波所经历的时间，通过换算就可以得到传感器与障碍物之间的距离。软件部分主要由主程序、超声波发生子程序、超声波接收中断程序及显示子程序等部分。

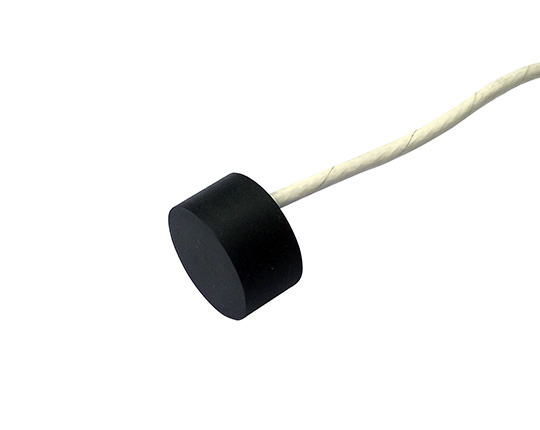

超声波传感器
