超声波流量计探头的正确安装方法

发布日期：2021-03-17 作者：新威电子点击：

1、检查安装：是指检查超声波探头安装是否合适、是否能够接收到正确的、足够强的、可以使机器正常工作的超声波信号，以确保机器长时间可靠的运行。通过检查接收信号强度、总传输时间、时差以及传输时间比，可确定安装是否最佳。安装的好坏直接关系到流量值的准确，流量计是否长时间可靠的运行。虽然大多数情形下，把探头简单地涂上偶合剂贴到管壁外，就能得到测量结果，这时还是要进行下列的检查，以确保得到最好的测量结果，并使流量计长时间可靠的运行。

2、信号强度：指上下游两个方向上接收信号的强度。FV系列使用00.0~99.9 的数字表示相对的信号强度。00.0 表示收不到信号；99.9 表示最大的信号强度。一般情况下，信号强度越大，测量值越稳定可信，越能长时间可靠的运行。安装时应尽量调整探头的位置和检查耦合剂是否充分，确保得到最大的信号强度。系统能正常工作的条件是两个方向上的信号强度大于60.0。当信号强度太低时，应重新检查探头的安装位置、安装间距以及管道是否适合安装或者改用Z法安装

3、信号质量(Q值)：指收信号的好坏程度。FV系列使用00~99的数字表示信号质量。00表示信号最差；99表示信号最好，一般要求在60.0以上。信号质量差的原因可能是干扰大，或者是探头安装不好，或者使用了质量差、非专用的信号电缆。一般情形下应反复调整探头，检查耦合剂是否充分，直到信号质量尽可能大时为止。

4、总传输时间、时差：显示的“总传输时间、时差”能反应安装是否合适，因为流量计内部的测量运算是基于这两个参数的，所以当“时差”示数波动太大时，所显示的流量及流速也将跳变厉害，出现这种情况说明信号质量太差，可能是管路条件差，探头安装不合适或者参数输入有误。在通常情况下，时差的波动应小于±20％。但当管径太小或流速很低时，时差的波动可能稍大些。

5、传输时间比：用于确认探头安装间距是否正确。在安装正确的情况下传输比应为100±3。传输时间比可以在M91中进行查看。当传输比超出100±3的范围时，应检查参数（管外径、壁厚、管材、衬里等）输入是否正确、探头的安装距离是否与M25中所显示的数据一致、探头是否安装在管道轴线的同一直线上、是否存在太厚的结垢、安装点的管道是否椭圆变形等。

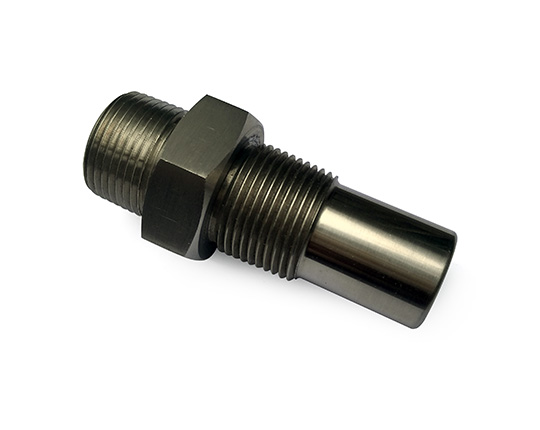

超声波探头
