超声波探头的发射原理

发布日期：2021-05-07 作者：新威电子点击：

超声波探头发射主要利用压电晶体的逆压电效应来发射超声波，当高频电压作用于晶片上时，压电晶体受激励以相同的频率在相邻介质中传播超声波，完成电能到机械振动的转换。而接受探头主要利用压电晶体的压电效应来接受超声波，当超声波在不同介质中传播时，在介质的交界面处发生反射，反射后的超声波作用于压电晶体上，便产生与机械振动频率相同的电能，完成机械振动到电能的转换。

超声波探头既可用于超声波的发射，也可用于超声波的接收。在其实际应用中，超声波探头有时仅作超声波发射之用；有时仅作超声波接受之用；有时也两者兼得，既用作发射，也用作接受；还有的时候，虽需完成超声波的发送与接收，但设置两个探头分别完成发送和接收的功能，其具体完成的功能需根据实际情况予以判定。

工作原理：通过压电效应发射、接收超声波。640V的交变电压加至压电晶片银层，使面积相同间隔一定距离的两块金属极板，分别带上等量异种电荷形成电场，有电场就存在电场力，压电晶片处在电场中，在电场力的作用下发生形变，在交变电场力的作用下，发生变形的效应，称为逆压电效应，也是发射超声波的过程。

超声波是机械波，机械波是由振动产生的，超声波发现缺陷引起缺陷振动，其中一部分沿原路返回，由于超声波具有一定的能量，再作用到压电晶体上，使压电晶体在交变拉、压力作用下产生交变电场，这种效应称为正压电效应，是接收超声波的过程。正、逆压电效应统称为压电效应。以仪器的电路来说，只能放大电压或电流信号，不能放大声信号。

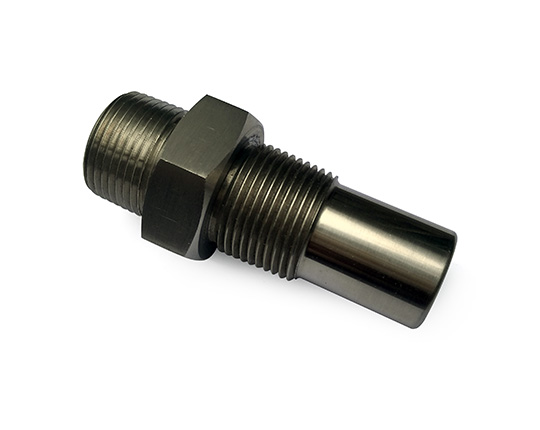

超声波探头
