超声波探头频率的选择

发布日期：2021-07-05 作者：新威电子点击：

超声波探头探伤频率在O.5～10MHz之间，选择范围大。一般选择频率时应考虑的因素：由于波的绕射，使超声波探伤灵敏度约为，因此提高频率，有利于发现更小的缺陷。频率高，脉冲宽度小，分辨力高，有利于区分相邻缺陷。频率高，波长短，则半扩散角小，声束指向性好，能量集中，有利于发现缺陷并对缺陷定位。频率高，波长短，近场区长度大，对探伤不利。频率增加，衰减急剧增加。

频率的离低对探伤有较大的影响。频率高，灵敏度和分辨力高，指向性好，对探伤有利。但频率高，近场区长度大，衰减大，又对探伤不利。实际探伤中要全面分析考虑各方面的因索，合理选择频率。一般在保证探伤灵敏度的前提下尽可能选用较低的频率。对于晶粒较细的锻件、轧制件和焊接件等，一般选用较高的频率，长用2.5～5.0MHz。

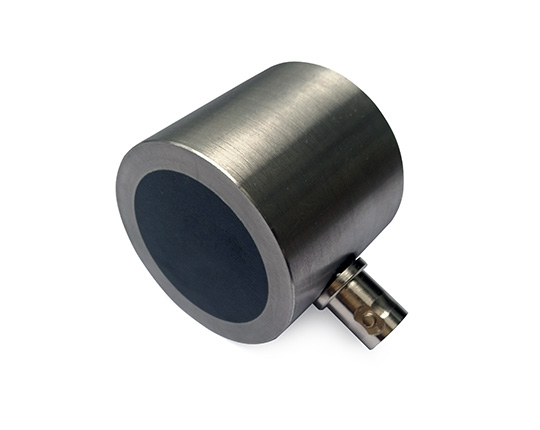

超声波探头

对晶粒较粗大的铸件、奥氏体钢等宜选用较低的频率，常用O.5～2.5MHz。如果频率过高，就会引起严重衰减，示波屏上出现林状回波，信噪比下降，甚至无法探伤。常用的探头型式有纵波直探头、横波斜探头表面波探头、双晶探头、聚焦探头等。一般根据工件的形状和可能出现缺陷的部位、方向等条件来选择探头的型式，使声束轴线尽量与缺陷垂直。

纵波直探头只能发射和接收纵波，束轴线垂直于探测面，主要用于探测与探测面平行的缺陷，如锻件、钢板中的夹层、折叠等缺陷。横波斜探头是通过波形转换来实现横波探伤的。主要用于探测与深测面垂直或成一定角的缺陷。如焊缝生中的未焊透、夹渣、未溶合等缺陷。表面波探头用于探测工件表面缺陷，双晶探头用于探测工件近表面缺陷。聚焦探头用于水浸探测管材或板材。
