超声波探头的结构组成

发布日期：2021-11-15 作者：新威电子点击：

超声波探头也称换能器，是在超声检测过程中发射和接收超声波的装置。超声波探头主要由吸声材料、外壳、阻尼块、和压电晶片组成。吸声材料是吸收超声波噪音，外壳起到支撑固定、保护及电磁屏蔽作用。阻尼块可以减少晶片余震和杂波，提高分辨率。

压电晶片是探头产生超声波最关键的元件，它可以发射超声波，也可以接收超声波。一般的压电晶片采用石英、压电陶瓷等具有压电效应的材料制作而成。超声波探头用于测距，是超声波传感器的前端，用于发射超声波和接收物体便面反射回来的声波，具体来说就是超声波传感器的一部分。

换句话说就是超声波探头，一般是指传感器里面的换能器，只是一个电声转换器件，不输出标准信号。超声波换能器是利用压电陶瓷材料，将电能转换为机械能。一般情况下是由超声波发生器产生超声波，经过换能器将其转换为机械振动，再经过导出装置，导出超声波。单独的超声波换能器是无法工作的，需要驱动电路给它一个驱动电压，使换能器工作。

超声波探头主要利用压电晶体的逆压电效应来发射超声波，当高频电压作用于晶片上时，压电晶体受激励以相同的频率在相邻介质中传播超声波，完成电能到机械振动的转换。而接受探头主要利用压电晶体的压电效应来接受超声波，当超声波在不同介质中传播时，在介质的交界面处发生反射，反射后的超声波作用于压电晶体上，便产生与机械振动频率相同的电能，完成机械振动到电能的转换。

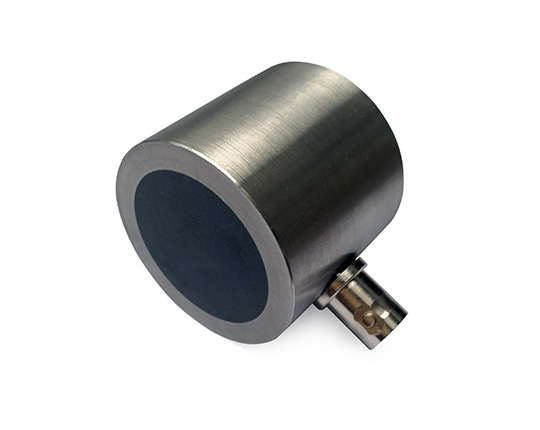

超声波探头
