超声波传感器的测距原理与模块使用

发布日期：2022-10-27 作者：新威电子点击：

人类耳朵能听到的声波频率为20HZ～20KHz。当声波的振动频率大于20KHz或小于20Hz时，我们便听不见了。因此把频率高于20KHz赫兹的声波称为“超声波”。超声波传感器因其方向性好，穿透能力强，易于获得较集中的声能，在水中传播距离远，可用于测距、测速、清洗、焊接、碎石、杀菌消毒等。

在医学、军事、工业、农业上有很多的应用，如超声波清洗机，超声波加湿器，医学检查B超，彩超，超声波探伤仪等。声音是由振动产生的，能够产生超声波的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。超声波探头主要由压电晶片组成，既可以发射超声波，也可以接收超声波。

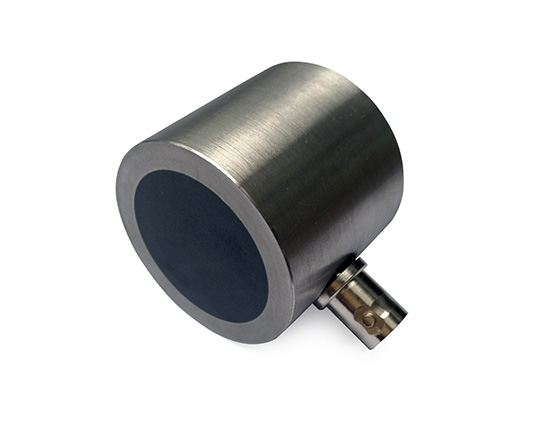

超声波传感器

构成晶片的材料可以有许多种，晶片的大小，如直径和厚度也各不相同，因此每个探头的性能是不同的，使用前必须预先了解它的性能。常用的是压电式超声波发生器，是利用压电晶体的谐振来工作的。超声波传感器探头内部有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。

反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。超声波传感器就是利用压电效应的原理，将电能和超声波相互转化，即在发射超声波的时候，将电能转换成超声波发射出去；而在接收时，则将超声振动转换成电信号。

常用的超声测距的方法是回声探测法，超声波发射器向某一方向发射超声波，在发射时刻的同时计数器开始计时，超声波在空气中传播，途中碰到障碍物面阻挡就立即反射回来，超声波接收器收到反射回的超声波就立即停止计时。超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物面的距离s，即：s=340t/2
