超声波探头是超声诊断仪必不可少的关键部位

发布日期：2023-02-02 作者：新威电子点击：

超声波探头是超声诊断仪必不可少的关键部位，它既能将电信号变换为超声信号，又能将超声信号变换为电信号，即具有超声发射和接受双重功能。超声探头的核心是压电晶体或复合压电材料。早期用于超声探头的换能器是具有压电效应的晶体，采用高分子聚合物压电材料作为换能器，它具有频率带宽、低阻抗、柔软易加工的特点。

当前探头已开始采用陶瓷与高分子聚合物合成的复合材料。自然界中存在着某些特殊晶体，当受到外力的作用产生形变时，会在晶体表面产生电荷的聚集而形成电压，这种效应叫做压电效应，这种晶体叫压电晶体。压电晶体(振子)是超声换能器的核心部件，压电晶体可分为天然和人造两种。

石英晶体是一种天然压电料，但价格昂贵，性能指标一致性不好。目前使用压电材料基本上都是人造压电晶体。超声探头的结构、型式，和外加激励脉冲参数、工作和聚焦方式等条件，对其发射的超声束形状有很大关系，对超声诊断仪的性能、功能、质量也有很大关系。

而换能器阵元材料对超声束形状关系不大，但对其发射和接收的压电效率、声压、声强及成像质量关系较大。单探头通常选用磨制成平面薄圆片形的压电陶瓷作为换能器。超声聚焦通常采用薄壳球形或碗型换能器有源聚焦和平面薄圆片配声透镜聚焦两种方式。常用于A型、M型、机械扇扫和脉冲多普勒工作方式的超声诊断仪中。

机械探头按压电晶片数和运动方式，可分为单元换能器往返摆动扫描和多元换能器旋转切换扫描探头两类。按扫差平面特性可分为扇形扫查、全景径向扫查和矩形平面线形扫查探头。电子探头采用多元结构，利用电子学原理进行声束扫查。按结构和工作原理它可分为线阵、凸阵和相控阵探头。

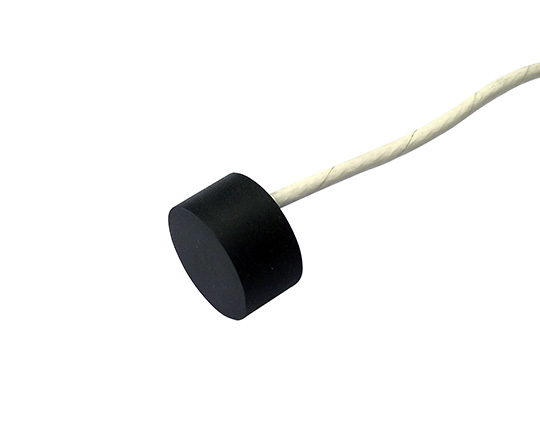

超声波探头
